Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: 3H-18A11
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 300-780 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |
Hydrauliczny uchwyt wiertarski |
Materiał: |
Stal nierdzewna |
Skok klina: |
23mm |
Skok / średnica pazura: |
10,6 mm |
Średnica mocowania: |
50–450 mm |
Max. Maks. DB pull DB pull: |
71KN |
Max. Maks. clamping force siła mocowania: |
179,8KN |
waga: |
178 kg |
Max. Maks. number revolutions liczba obrotów: |
2000 obr / min |
Odpowiedni cylinder: |
TH-1512 |
Funkcja: |
wysoka celność |
Struktura: |
Przez otwór |
Podanie: |
Tokarka CNC |
Nazwa produktu: |
Hydrauliczny uchwyt wiertarski |
Materiał: |
Stal nierdzewna |
Skok klina: |
23mm |
Skok / średnica pazura: |
10,6 mm |
Średnica mocowania: |
50–450 mm |
Max. Maks. DB pull DB pull: |
71KN |
Max. Maks. clamping force siła mocowania: |
179,8KN |
waga: |
178 kg |
Max. Maks. number revolutions liczba obrotów: |
2000 obr / min |
Odpowiedni cylinder: |
TH-1512 |
Funkcja: |
wysoka celność |
Struktura: |
Przez otwór |
Podanie: |
Tokarka CNC |
1. Opis
Nasza firma jest zawsze zaangażowana w badania i rozwój, produkcję, sprzedaż i serwis zestawów do cięcia laserowego.Oprócz uchwytów do cięcia laserowego dostarczany jest również uchwyt CNC, taki jak uchwyt hydrauliczny, uchwyt pneumatyczny i tak dalej.Dostępne są również różne rozmiary i typy.

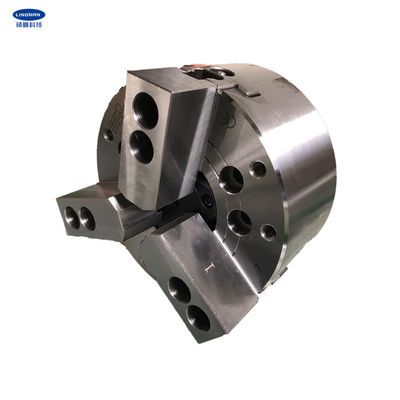

Ten 18-calowy uchwyt ma konstrukcję z dużym otworem przelotowym i ma 3 szczęki w kształcie klina, które są stosowane do mocowania przedmiotu obrabianego o specjalnym kształcie.Wszystkie powierzchnie ślizgowe uchwytu są obrabiane przez hartowanie, precyzyjne szlifowanie i bezpośrednio smarowane.Konstrukcja uchwytu jest solidna i jednocześnie wytrzymała.Przy dużych prędkościach obrotowych nadal może działać bardzo płynnie.Dodatkowo ma wysoką dokładność pozycjonowania powtórzeń i dużą siłę zacisku i dobrze pasuje do automatycznej produkcji.
Dostępne są również uchwyty mocy 4 cale, 5 cali, 6 cali, 8 cali, 10 cali, 12 cali i 15 cali.Oprócz poprzednich dostarczane są również niestandardowe uchwyty mocy.
2. Parametry wydajności
|
Numer modelu |
3H-18A11 |
|
Skok klina |
23mm |
|
Skok/średnica pazura |
10,6 mm |
|
Średnica mocowania |
50-450mm |
|
Maks.DB ciągnąć |
71KN |
|
Maks.siła docisku |
179.8KNK |
|
Waga |
178 kg |
|
Maksymalne ciśnienie robocze |
2,4 MPa |
|
Maks.Liczba rewolucji |
2000 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-1512 |
3.Wymiary
| Specyfikacje | ZA | b | do | re | D1 | D2 | mi | E1 | fa | G maks. | G min. | H | jot |
| 3H-05 | 135 | 60 | 110 | 82,6 | 63,51 | 96 | 4 | 15 | 33 | 1 | -9 | 20 | 12 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym |
5. Linia produkcyjna
6. Nasza usługa
| za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| re.Świadczenie usług OEM i ODM. |
