Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: K11-250
Warunki płatności i wysyłki
Minimalne zamówienie: 5 zestawów
Cena: USD 95-135 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |

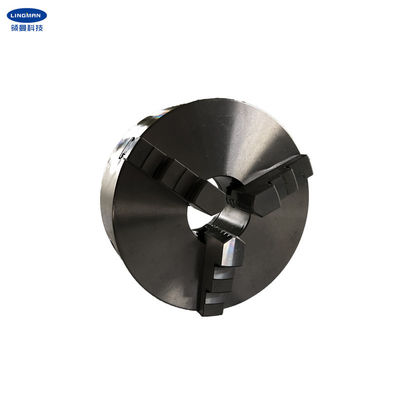

Samocentrujący uchwyt trójszczękowy |
Materiał: |
Stal nierdzewna |
Średnica: |
206MM |
Ogranicz prędkość: |
2400r / min |
Max. Max. torque moment obrotowy: |
320nm |
waga: |
25,7 kg |
Stosowanie: |
Zacisnąć obrabiany przedmiot |
moc: |
podręcznik |
Funkcja: |
wysoka celność |
Podanie: |
Tokarka |
Nazwa produktu: |
Samocentrujący uchwyt trójszczękowy |
Materiał: |
Stal nierdzewna |
Średnica: |
206MM |
Ogranicz prędkość: |
2400r / min |
Max. Max. torque moment obrotowy: |
320nm |
waga: |
25,7 kg |
Stosowanie: |
Zacisnąć obrabiany przedmiot |
moc: |
podręcznik |
Funkcja: |
wysoka celność |
Podanie: |
Tokarka |
1. Opis
Uchwyty samocentrujące trójszczękowe są najczęściej stosowane w obrabiarkach do metalu.Mogą samocentrować się do mocowania lub trzymania okrągłych, trójkątnych lub sześciokątnych oraz innych kształtów powierzchni zewnętrznych lub wewnętrznych przedmiotów obrabianych do różnych rodzajów obróbki i mocowania.Siła dokręcania jest regulowana, a dokładność centrowania jest wysoka, co może spełnić wymagania dotyczące dokładności zwykłych obrabiarek.
Standardowy uchwyt samocentrujący z trzema szczękami jest ważną podstawą projektowania, wytwarzania i akceptacji produktu, a także stanowi odniesienie dla komputera hosta.
Podstawowa konstrukcja i zasada działania: Trójszczękowy uchwyt samocentrujący wykorzystuje trzy śruby do mocowania uchwytu do kołnierza obrabiarki poprzez otwory na śruby na powierzchni czołowej korpusu tarczy.Włóż klucz do dowolnego kwadratowego otworu przekładni.Gdy klucz jest obracany, zębnik wprawia cewkę w ruch obrotowy.Obrót nici na końcu cewki napędza trzy szczęki do jednoczesnego poruszania się do przodu lub rozdzielania.
Funkcje:
1. Krótkie mocowanie środka cylindra.
2. Uchwyty model K11 są wyposażone w szczęki jednoczęściowe (w skład którego wchodzi zestaw szczęk wewnętrznych i zestaw szczęk zewnętrznych).
3. Surowcem uchwytu jest stal.
4. Dostępne są również wszelkiego rodzaju miękkie szczęki.
2.Wymiary
Numer modelu | D1 | D2 | D3 | H | H1 | H2 | h | S | zd | Maksymalny moment obrotowy | Ogranicz prędkość | Waga |
250 | 206 | 226 | 80 | 120 | 80 | / | 5 | 12 | 3-M12 | 320 | 2400 | 25,7 |
3. Zalety
za.Konstrukcja z pełnym skokiem |
b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
do.Wysoka powtarzalna dokładność pozycjonowania |
re.Niskie koszty utrzymania, długa żywotność |
mi.Dostępnych jest wiele konfiguracji |
4. Linia produkcyjna
5. Nasza usługa
za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
b.Profesjonalny zespół projektowy współpracuje z Tobą. |
s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
re.Świadczenie usług OEM i ODM. |
