Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: K11-400
Warunki płatności i wysyłki
Minimalne zamówienie: 2 zestawy
Cena: USD 290-360 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |
Uchwyt samocentrujący |
Materiał: |
STAL |
Liczba szczęk: |
Trzy szczęki |
Średnica: |
340mm |
Ogranicz prędkość: |
1500r / min |
Max. Max. torque moment obrotowy: |
500 nm |
waga: |
74 kg |
Funkcja: |
Wysoka precyzja |
Podanie: |
Tokarka |
moc: |
podręcznik |
Nazwa produktu: |
Uchwyt samocentrujący |
Materiał: |
STAL |
Liczba szczęk: |
Trzy szczęki |
Średnica: |
340mm |
Ogranicz prędkość: |
1500r / min |
Max. Max. torque moment obrotowy: |
500 nm |
waga: |
74 kg |
Funkcja: |
Wysoka precyzja |
Podanie: |
Tokarka |
moc: |
podręcznik |
1. Opis

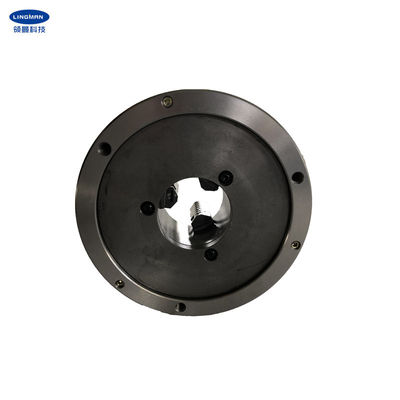

Uchwyt samocentrujący z trzema pazurami jest stosowany głównie w obrabiarkach metalowych, może być samocentrującym mocowaniem lub podparciem okrągłym, trójkątnym lub sześciokątnym oraz innymi kształtami zewnętrznej powierzchni lub wewnętrznej powierzchni przedmiotu obrabianego, różnorodne obróbki mechaniczne, mocowanie regulacja siły, dokładność centrowania jest wysoka, może spełnić wymagania dotyczące precyzji zwykłych obrabiarek.
Standardowy uchwyt samocentrujący z trzema szczękami jest ważną podstawą do projektowania, wytwarzania i akceptacji produktu, a także stanowi odniesienie do obsługi hosta.
Podstawowa konstrukcja i zasada działania: uchwyt samocentrujący z trzema szczękami za pomocą trzech śrub, poprzez ogranicznik korpusu tarczy na powierzchni czołowej otworu na śrubę, uchwyt mocowany jest na kołnierzu maszyny.Włóż klucz do dowolnego kwadratowego otworu w przekładni.Podczas obracania klucza, zębnik wprawia drut dysku w ruch i napędza trzy pazury zaciskowe, aby jednocześnie przesuwać się lub rozpraszać poprzez obrót gwintu śruby na powierzchni końcowej drutu dysku.
Oto niektóre cechy uchwytów samocentrujących: Krótkie mocowanie środka cylindra;uchwyty model K11 wyposażone są w szczęki jednoczęściowe (w skład którego wchodzi zestaw szczęk wewnętrznych i zestaw szczęk zewnętrznych);surowcem uchwytu jest stal;dostępne są również wszelkiego rodzaju miękkie szczęki.
2.Wymiary
| Numer modelu | D1 | D2 | D3 | H | H1 | H2 | h | S | zd | Maksymalny moment obrotowy | Ogranicz prędkość | Waga |
| 400 | 340 | 368 | 138 | 158 | 100 | / | 6 | 17 | 3-M16 | 500 | 1500 | 74 |
3. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
4. Linia produkcyjna
5. Nasza usługa
| za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| re.Świadczenie usług OEM i ODM. |
