Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: 3H-12A8
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 750-820 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |
Uchwyt tokarski CNC |
Skok klina: |
23mm |
Skok / średnica pazura: |
10,6 mm |
Średnica mocowania: |
34-304mm |
Max. Maks. DB pull DB pull: |
54.9KN |
Max. Maks. clamping force siła mocowania: |
143,6KN |
Max. Maks. number revolutions liczba obrotów: |
3300 obr / min |
waga: |
59,5 kg |
Odpowiedni cylinder: |
TH-1291 |
Max. Max. Working Pressure Ciśnienie robocze: |
2,7Mpa |
Struktura: |
Pusta struktura |
Stosowanie: |
Tokarka CNC |
Nazwa produktu: |
Uchwyt tokarski CNC |
Skok klina: |
23mm |
Skok / średnica pazura: |
10,6 mm |
Średnica mocowania: |
34-304mm |
Max. Maks. DB pull DB pull: |
54.9KN |
Max. Maks. clamping force siła mocowania: |
143,6KN |
Max. Maks. number revolutions liczba obrotów: |
3300 obr / min |
waga: |
59,5 kg |
Odpowiedni cylinder: |
TH-1291 |
Max. Max. Working Pressure Ciśnienie robocze: |
2,7Mpa |
Struktura: |
Pusta struktura |
Stosowanie: |
Tokarka CNC |

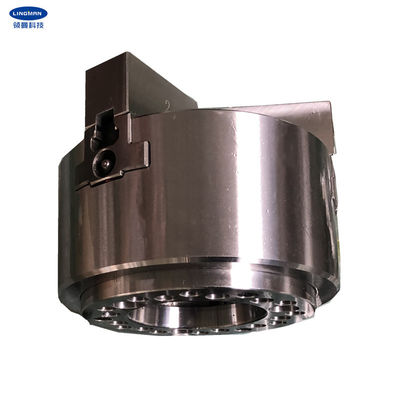

1. Opis
Nasz uchwyt to 3 szczękowy hak klinowy z dużym otworem przelotowym, dzięki czemu może obrabiać materiał pręta i wykonywany przedmiot obrabiany.Nadaje się do mocowania części obrabianego przedmiotu wkładanego do otworu przelotowego, sprawdzania gniazda lub modyfikowania specyfikacji chłodziwa wrzeciona.
Uchwyt jest solidny i trwały i może pracować płynnie przy dużych prędkościach.Wszystkie powierzchnie ślizgowe uchwytu są obrabiane przez hartowanie, precyzyjne szlifowanie i bezpośrednio smarowane. Posiada również wysoką dokładność powtarzania pozycjonowania i dużą siłę zacisku i nadaje się do automatycznej produkcji.Konstrukcja z otworem przelotowym może być stosowana do obróbki długich detali.
Dostępne są również uchwyty mocy 4 cale, 5 cali, 6 cali, 8 cali, 10 cali, 12 cali i 15 cali.Oprócz poprzednich, dostępne są również niestandardowe uchwyty mocy.
2. Parametry wydajności
|
Numer modelu |
3H-12A8 |
|
Skok klina |
23mm |
|
Skok/średnica pazura |
10,6 mm |
|
Średnica mocowania |
34-304mm |
|
Maks.DB ciągnąć |
54,9KN |
|
Maks.siła docisku |
143,6KN |
|
Waga |
59,9 kg |
|
Maksymalne ciśnienie robocze |
2,7Mpa |
|
Maks.Liczba rewolucji |
3300 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-1291 |
3.Wymiary
| Specyfikacje | ZA | b | do | re | D1 | D2 | mi | E1 | fa | G maks. | G min. | H | jot |
| 3H-12A8 | 304 | 110 | 220 |
171,4 |
139,72 | 190 | 6 | 18 | 81 | 26 | 3 | 28 | 50 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Linia produkcyjna
6. Nasza usługa
| za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| re.Świadczenie usług OEM i ODM. |
