Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: 3H-08A6
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 420-650 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T / T, L / C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |
Uchwyt tokarski CNC |
Skok klina: |
16mm |
Skok / średnica pazura: |
7,4 mm |
Średnica mocowania: |
13-210mm |
Max. Maks. DB pull DB pull: |
34,3KN |
Max. Maks. clamping force siła mocowania: |
85,8KN |
Max. Maks. number revolutions liczba obrotów: |
5000 obr / min |
waga: |
23,6 kg |
Odpowiedni cylinder: |
TH-852 |
Max. Max. Working Pressure Ciśnienie robocze: |
2,8Mpa |
Struktura: |
Pusta struktura |
Stosowanie: |
Tokarka CNC |
Nazwa produktu: |
Uchwyt tokarski CNC |
Skok klina: |
16mm |
Skok / średnica pazura: |
7,4 mm |
Średnica mocowania: |
13-210mm |
Max. Maks. DB pull DB pull: |
34,3KN |
Max. Maks. clamping force siła mocowania: |
85,8KN |
Max. Maks. number revolutions liczba obrotów: |
5000 obr / min |
waga: |
23,6 kg |
Odpowiedni cylinder: |
TH-852 |
Max. Max. Working Pressure Ciśnienie robocze: |
2,8Mpa |
Struktura: |
Pusta struktura |
Stosowanie: |
Tokarka CNC |
1. Opis

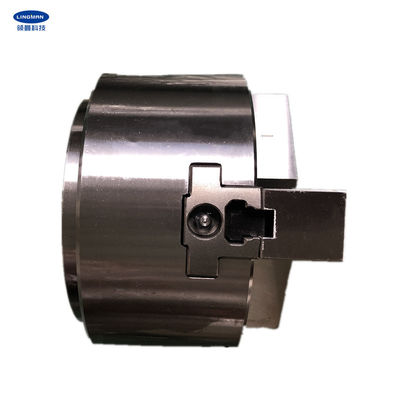

Nasza firma zajmuje się profesjonalną produkcją uchwytów zarówno do tokarek CNC jak i wycinarek laserowych.Teraz uchwyt hydrauliczny jest popularny na rynku.Ten uchwyt wiertarski ma konstrukcję z dużym otworem przelotowym i ma 3 szczęki w kształcie klina, które są stosowane do mocowania przedmiotu obrabianego o specjalnym kształcie.Wszystkie powierzchnie ślizgowe uchwytu są obrabiane przez hartowanie, precyzyjne szlifowanie i bezpośrednio smarowane.Konstrukcja uchwytu jest solidna i jednocześnie wytrzymała.Przy dużych prędkościach obrotowych nadal może działać bardzo płynnie.Dodatkowo ma wysoką dokładność pozycjonowania powtórzeń i dużą siłę zacisku i dobrze pasuje do automatycznej produkcji.
Dostępne są również uchwyty mocy 4 cale, 5 cali, 6 cali, 8 cali, 10 cali, 12 cali i 15 cali.Oprócz poprzednich dostarczane są również niestandardowe uchwyty mocy.
2. Parametry wydajności
|
Numer modelu |
3H-08A6 |
|
Skok klina |
16mm |
|
Skok/średnica pazura |
7,4 mm |
|
Średnica mocowania |
13-210mm |
|
Maks.DB ciągnąć |
34,3KN |
|
Maks.siła docisku |
85,8KN |
|
Waga |
23,6 kg |
|
Maksymalne ciśnienie robocze |
2,8Mpa |
|
Maks.Liczba rewolucji |
5000 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-852 |
3.Wymiary
| Specyfikacje | ZA | b | do | re | D1 | D2 | mi | E1 | fa | G maks. | G min. | H | jot |
| 3H-08A6 | 210 | 103 | 170 | 133,4 | 106,38 | 150 | 5 | 17 | 52 | 31,5 | 15,5 | 20,5 | 30 |
4. Zalety
| za.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, zróżnicowanie profili obróbki |
| do.Wysoka powtarzalna dokładność pozycjonowania |
| re.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub z rowkiem wpuszczanym |
5. Linia produkcyjna
6. Nasza usługa
| za.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| re.Świadczenie usług OEM i ODM. |
