Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Warunki płatności i wysyłki
Minimalne zamówienie: 5 zestawów
Cena: USD 265-780 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 200 zestawów miesięcznie
Numer modelu: |
3H-04 |
Nazwa produktu: |
Wydrążony uchwyt |
Materiał: |
Stal, stal nierdzewna |
Skok klina: |
11mm |
Skok/średnica pazura: |
5,5 mm |
Średnica mocowania: |
7-110mm |
Maks. DB ciągnąć: |
13,7KN |
Max. Maks. clamping force siła docisku: |
28,5KN |
Maksymalne ciśnienie robocze: |
2,4 MPa |
Moc: |
Hydrauliczny |
Struktura: |
Wydrążony uchwyt |
Aplikacja: |
Tokarka CNC |
Numer modelu: |
3H-04 |
Nazwa produktu: |
Wydrążony uchwyt |
Materiał: |
Stal, stal nierdzewna |
Skok klina: |
11mm |
Skok/średnica pazura: |
5,5 mm |
Średnica mocowania: |
7-110mm |
Maks. DB ciągnąć: |
13,7KN |
Max. Maks. clamping force siła docisku: |
28,5KN |
Maksymalne ciśnienie robocze: |
2,4 MPa |
Moc: |
Hydrauliczny |
Struktura: |
Wydrążony uchwyt |
Aplikacja: |
Tokarka CNC |
1. Opis
Nasza firma jest profesjonalnym dostawcą koncentrującym się na wszelkiego rodzaju uchwytach pneumatycznych, uchwytach elektrycznych i innych badaniach i rozwoju uchwytów mocy, produkcji, sprzedaży od ponad 10 lat.

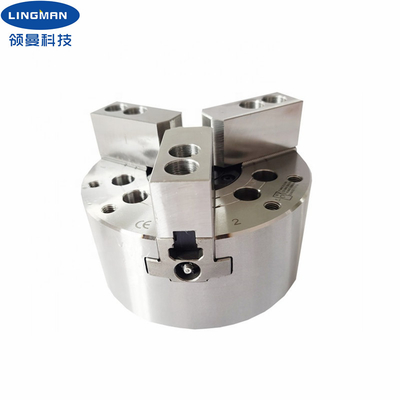

Wydrążony uchwyt ma konstrukcję z dużymi otworami i trzema pazurami w kształcie klina, szczególnie przydatnymi do chwytania nieregularnych przedmiotów.Wszystkie powierzchnie ślizgowe są hartowane, precyzyjnie szlifowane i bezpośrednio smarowane.Ponadto charakteryzuje się dużą sztywnością i dużą dokładnością mocowania.
Ten rodzaj wydrążonego uchwytu ma różne zalety, takie jak: 1. Oszczędzaj wysokie koszty, poprawiaj wydajność pracy obrabiarek, ale także zmniejszaj obciążenie wrzecion obrabiarek, przedłużaj żywotność obrabiarek
2. Niedrogie, aby spotkać użytkowników z niższej półki
W porównaniu z uchwytem hydraulicznym, wydrążony uchwyt ma prostą konstrukcję, niski koszt i wskaźnik awaryjności.
Oprócz uchwytów o standardowych rozmiarach dostępne są również niestandardowe uchwyty drążone.
2. Parametry wydajności
| Nazwa produktu | Uchwyt drążony |
|
Numer modelu |
3H-04 |
|
Skok klina |
10mm |
|
Skok/średnica pazura |
5,4 mm |
|
Średnica mocowania |
7-110mm |
|
Maks.DB ciągnąć |
13,7KN |
|
Maks.siła docisku |
28,4KN |
|
Waga |
4 kg |
|
Maksymalne ciśnienie robocze |
2,3 MPa |
|
Maks.liczba obrotów |
8000 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-536 |
3.Wymiary
| Specyfikacje | A | B | C | D | D1 | D2 | mi | E1 | F | G maks. | G min. | H | J |
| 3H-04 | 110 | 59 | 85 | 70,6 | / | / | 4 | / | 26 | 3,5 | -6,5 | 17,5 | 12 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
