Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Warunki płatności i wysyłki
Minimalne zamówienie: 5 zestawów
Cena: USD 265-780 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 200 zestawów miesięcznie
Numer modelu: |
3H-04/05/06/08/10/12/15/18 |
Nazwa produktu: |
Hydrauliczny uchwyt wydrążony |
Materiał: |
Stal, stal nierdzewna |
Skok klina: |
12mm |
Skok/średnica pazura: |
5,5 mm |
Średnica mocowania: |
7-110mm |
Maks. DB ciągnąć: |
13,7KN |
Max. Maks. clamping force siła docisku: |
28,4KN |
Maksymalne ciśnienie robocze: |
2,3 MPa |
Moc: |
Hydrauliczny |
Aplikacja: |
Maszyna do cięcia rur tokarka CNC |
Numer modelu: |
3H-04/05/06/08/10/12/15/18 |
Nazwa produktu: |
Hydrauliczny uchwyt wydrążony |
Materiał: |
Stal, stal nierdzewna |
Skok klina: |
12mm |
Skok/średnica pazura: |
5,5 mm |
Średnica mocowania: |
7-110mm |
Maks. DB ciągnąć: |
13,7KN |
Max. Maks. clamping force siła docisku: |
28,4KN |
Maksymalne ciśnienie robocze: |
2,3 MPa |
Moc: |
Hydrauliczny |
Aplikacja: |
Maszyna do cięcia rur tokarka CNC |
1. Opis
Nasza firma jest profesjonalnym dostawcą koncentrującym się na wszelkiego rodzaju uchwytach pneumatycznych, uchwytach elektrycznych i innych badaniach i rozwoju uchwytów mocy, produkcji, sprzedaży od ponad 10 lat.

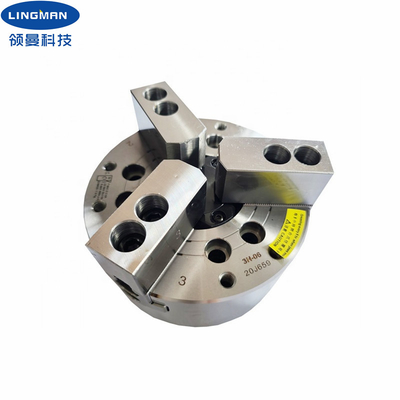

Ten wydrążony uchwyt jest patentem krajowym z niezależnymi prawami własności intelektualnej.Ten produkt o średnicy otworu z trzema szczękami w kształcie klina jest duży, szczególnie odpowiedni do mocowania przedmiotów o specjalnym kształcie.Trzyszczękowy pusty uchwyt to akcesorium obrabiarki, które wykorzystuje promieniowy ruch trzech ruchomych pazurów rozmieszczonych na korpusie uchwytu, aby zacisnąć i ustawić obrabiany przedmiot.Trójszczękowy wydrążony uchwyt składa się z korpusu uchwytu, ruchomej szczęki i mechanizmu napędowego szczęki.Powierzchnie ślizgowe są hartowane, precyzyjnie szlifowane i bezpośrednio smarowane.Zaletą tego produktu jest wysoka sztywność konstrukcji i wysoka dokładność mocowania, co pozwala szybko zlokalizować środek i zaoszczędzić czas.
Tuleje zaciskowe na zamówienie są dostępne w uzupełnieniu do standardowych oprawek drążonych.
2. Parametry wydajności
|
Nazwa produktu |
Wydrążony uchwyt |
|
Numer modelu |
3H-05 |
|
Skok klina |
10mm |
|
Skok/średnica pazura |
5,4 mm |
|
Średnica mocowania |
12-135mm |
|
Maks.DB ciągnąć |
17.1KN |
|
Maks.siła docisku |
35,8KN |
|
Waga |
6,7 kg |
|
Maksymalne ciśnienie robocze |
2,9 MPa |
|
Maks.liczba obrotów |
7000 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-536 |
3.Wymiary
| Specyfikacje | A | B | C | D | D1 | D2 | mi | E1 | F | G maks. | G min. | H | J |
| 3H-05 | 135 | 60 | 110 | 82,6 | / | / | 4 | / | 26 | 1 | -9 | 20 | 12 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury grzebieniowe lub wpuszczane |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
6. Linia produkcyjna
