Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: 4H-06
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 550-1650 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |
Hydrauliczny uchwyt z otworem przelotowym |
Skok klina: |
12mm |
Skok/średnica pazura: |
5,5 mm |
Średnica mocowania: |
15-168mm |
Maks. DB ciągnąć: |
21,7KN |
Max. Maks. clamping force siła docisku: |
56,9KN |
Max. Maks. numbers of revolutions liczby obrotów: |
5100 obr/min |
Waga: |
14,5 kg |
Maksymalne ciśnienie robocze: |
2,81 MPa |
Odpowiedni cylinder obrotowy: |
TH-646 |
Nazwa produktu: |
Hydrauliczny uchwyt z otworem przelotowym |
Skok klina: |
12mm |
Skok/średnica pazura: |
5,5 mm |
Średnica mocowania: |
15-168mm |
Maks. DB ciągnąć: |
21,7KN |
Max. Maks. clamping force siła docisku: |
56,9KN |
Max. Maks. numbers of revolutions liczby obrotów: |
5100 obr/min |
Waga: |
14,5 kg |
Maksymalne ciśnienie robocze: |
2,81 MPa |
Odpowiedni cylinder obrotowy: |
TH-646 |
1. Opis

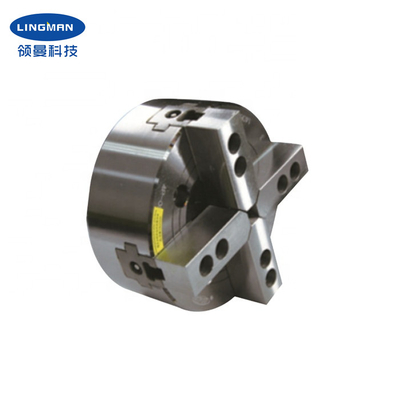

Uchwyt ma dużą konstrukcję z otworami przelotowymi, a cztery pazury mają kształt klina, co jest szczególnie przydatne do mocowania przedmiotów o specjalnym kształcie.Wszystkie powierzchnie ślizgowe są hartowane, precyzyjnie szlifowane i bezpośrednio smarowane.Ponadto charakteryzuje się dużą sztywnością i dużą dokładnością mocowania.
Uchwyt jest solidny i trwały oraz działa płynnie przy dużej prędkości.Wysoka powtarzalność pozycjonowania i duża siła mocowania, odpowiednia do zautomatyzowanej produkcji.Konstrukcja z otworem przelotowym może być stosowana do obróbki długich detali.
Tuleja zaciskowa zmniejsza wagę tokarki i zwiększa żywotność.Połączenie krótkiego cylindra jest zgodne z normą krajową, a klient nie musi zmieniać konstrukcji tokarki, a jedynie potrzebuje kołnierza o tej samej wielkości co uchwyt, który można łatwo zamontować w krótkim czasie.
Oprócz 15 cali dostępne są również różne rozmiary uchwytów, takie jak 4 cale, 5 cali, 6 cali, 8 cali, 12 cali i 18 cali.Dostępne są również uchwyty niestandardowe zgodnie z Twoimi rysunkami i wymaganiami.
2. Parametry wydajności
|
Numer modelu |
4H-06A5 |
|
Skok klina |
12mm |
|
Skok/średnica pazura |
5,5 mm |
|
Średnica mocowania |
15-168mm |
|
Maks.DB ciągnąć |
21,6KN |
|
Maks.siła docisku |
56.8KN |
|
Waga |
14,3 kg |
|
Maksymalne ciśnienie robocze |
2,8Mpa |
|
Maks.liczba obrotów |
5000 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-646 |
3. Wymiary
| Specyfikacje | A | B | C | D | D1 | D2 | mi | E1 | F | G MAX | G MIN | H | J |
| 4H-06A5 | 168 | 91 | 140 | 104,8 | 82,56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM |
