Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: 4H-12
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 550-1650 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |

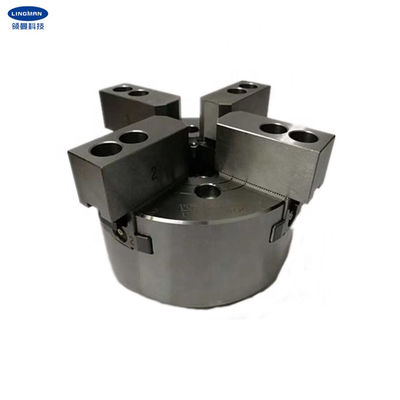

Wydrążony uchwyt hydrauliczny 4H |
Skok klina: |
23mm |
Skok/średnica pazura: |
10,6 mm |
Średnica mocowania: |
34-304mm |
Maks. DB ciągnąć: |
54,9KN |
Max. Maks. clamping force siła docisku: |
143,6KN |
Max. Maks. numbers of revolutions liczby obrotów: |
2700 obr./min |
Waga: |
62kg |
Maksymalne ciśnienie robocze: |
2,4 MPa |
Odpowiedni cylinder obrotowy: |
TH-1512 |
Nazwa produktu: |
Wydrążony uchwyt hydrauliczny 4H |
Skok klina: |
23mm |
Skok/średnica pazura: |
10,6 mm |
Średnica mocowania: |
34-304mm |
Maks. DB ciągnąć: |
54,9KN |
Max. Maks. clamping force siła docisku: |
143,6KN |
Max. Maks. numbers of revolutions liczby obrotów: |
2700 obr./min |
Waga: |
62kg |
Maksymalne ciśnienie robocze: |
2,4 MPa |
Odpowiedni cylinder obrotowy: |
TH-1512 |
1. Opis
Ten uchwyt hydrauliczny przyjmuje dużą strukturę otworu przelotowego, a cztery pazury mają kształt klina, co jest szczególnie odpowiednie do mocowania przedmiotów o specjalnym kształcie.Wszystkie powierzchnie ślizgowe są hartowane, precyzyjnie szlifowane i bezpośrednio smarowane.Ponadto charakteryzuje się wysoką sztywnością i wysoką dokładnością mocowania, a także może stabilnie mocować różne przedmioty obrabiane.
Uchwyt jest solidny i trwały i może pracować płynnie przy dużej prędkości.Dostępne są również konstrukcje z otworami przelotowymi do obróbki długich detali.
Tuleja zaciskowa zmniejsza wagę tokarki i zwiększa żywotność.Połączenie krótkiego cylindra jest zgodne z normą krajową, a klient nie musi zmieniać konstrukcji tokarki, a jedynie potrzebuje kołnierza o takiej samej wielkości jak uchwyt, który można łatwo zamontować i użytkować w krótkim czasie .
Oprócz 15 cali dostępne są również różne rozmiary uchwytów, takie jak 4 cale, 5 cali, 6 cali, 8 cali, 12 cali i 18 cali.Dostępne są również uchwyty niestandardowe zgodnie z Twoimi rysunkami i wymaganiami.
2. Parametry wydajności
|
Numer modelu |
4H-12 |
|
Skok klina |
23mm |
|
Skok/średnica pazura |
10,6 mm |
|
Średnica mocowania |
34-304mm |
|
Maks.DB ciągnąć |
54,9KN |
|
Maks.siła docisku |
143,6KN |
|
Waga |
62 kg |
|
Maksymalne ciśnienie robocze |
2,4 MPa |
|
Maks.liczba obrotów |
2700 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-1215 |
3. Wymiary
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
| mi.Dostępnych jest wiele konfiguracji e.1 Pełne lub puste e.2 Pazury grzebieniowe lub wpuszczane |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM |
6. Linia produkcyjna
