Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: 3H-15A8
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 1450-1650 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 200 zestawów miesięcznie
Nazwa produktu: |
Uchwyt hydrauliczny |
Skok klina: |
23mm |
Skok/średnica pazura: |
10,6 mm |
Średnica mocowania: |
50-381mm |
Maks. DB ciągnąć: |
71KN |
Max. Maks. clamping force siła docisku: |
179.8KN |
Max. Maks. numbers of revolutions liczby obrotów: |
2500 obr./min |
Waga: |
134 kg |
Maksymalne ciśnienie robocze: |
2,4 MPa |
Odpowiedni cylinder obrotowy: |
TH-1512 |
Nazwa produktu: |
Uchwyt hydrauliczny |
Skok klina: |
23mm |
Skok/średnica pazura: |
10,6 mm |
Średnica mocowania: |
50-381mm |
Maks. DB ciągnąć: |
71KN |
Max. Maks. clamping force siła docisku: |
179.8KN |
Max. Maks. numbers of revolutions liczby obrotów: |
2500 obr./min |
Waga: |
134 kg |
Maksymalne ciśnienie robocze: |
2,4 MPa |
Odpowiedni cylinder obrotowy: |
TH-1512 |
1. Opis

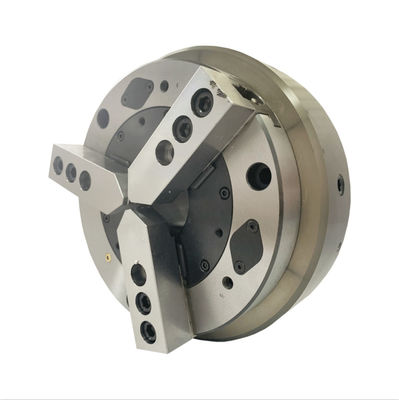

Nasz uchwyt ma konstrukcję z dużym otworem przelotowym i ma 3 szczęki w kształcie klina, które są szczególnie odpowiednie do mocowania przedmiotów o specjalnym kształcie.Wszystkie powierzchnie ślizgowe są obrabiane poprzez hartowanie, precyzyjne szlifowanie i bezpośrednio smarowane.Dodatkowo charakteryzuje się dużą sztywnością i dużą dokładnością mocowania.
Uchwyt jest solidny i trwały i może pracować płynnie przy dużych prędkościach.Charakteryzuje się również wysoką dokładnością pozycjonowania powtórzeń oraz dużą siłą docisku i nadaje się do automatycznej produkcji.Konstrukcja z otworem przelotowym może być stosowana do obróbki długich detali.
Uchwyt może zmniejszyć ciężar tokarki i wydłużyć żywotność.Połączenie krótkiego cylindra jest potwierdzone w GB, a klienci nie muszą zmieniać konstrukcji tokarki, ale potrzebują kołnierza o tej samej wielkości co uchwyt, dzięki czemu można je łatwo zainstalować w krótkim czasie.
Oprócz 15 cali dostępne są różne rozmiary uchwytów, takie jak 4 cale, 5 cali, 6 cali, 8 cali, 12 cali i 18 cali.Dostarczane są również uchwyty niestandardowe zgodnie z Twoimi rysunkami i wymaganiami.
2. Parametry wydajności
|
Numer modelu |
3H-15 |
|
Skok klina |
23mm |
|
Skok/średnica pazura |
10,6 mm |
|
Średnica mocowania |
50-381mm |
|
Maks.DB ciągnąć |
71KN |
|
Maks.siła docisku |
179.8KN |
|
Waga |
134 kg |
|
Maksymalne ciśnienie robocze |
2,4 MPa |
|
Maks.liczba obrotów |
2500 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-1512 |
3.Wymiary
| Specyfikacje | A | B | C | D | D1 | D2 | mi | E1 | F | G MAX | G MIN | H | J |
| 3H-15A8 | 381 | 160 | 300 | 235 | 139,72 | 171,4 | 6 | 33 | 120 | 44 | 21 | 39 | 60 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niski koszt konserwacji, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
5. Linia produkcyjna
6. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
7. FAQ
P: Jaka jest usługa OEM OREE LASER?
O: 1.Zamówienia niestandardowe i OEM są mile widziane, jeśli potrzebujesz;
2. Wszystkie usługi OEM są bezpłatne, klient musi tylko dostarczyć nam swój rysunek logo,
wymagania funkcjonalne, kolory itp.;
3. Nie jest wymagane MOQ.
