Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Warunki płatności i wysyłki
Minimalne zamówienie: 5 zestawów
Cena: USD 265-780 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 200 zestawów miesięcznie
Numer modelu: |
3H-10 |
Nazwa produktu: |
Uchwyt mocy |
Materiał: |
Stal, stal nierdzewna |
Skok klina: |
19mm |
Skok/średnica pazura: |
8,8 mm |
Średnica mocowania: |
31-254mm |
Maks. DB ciągnąć: |
42,6KN |
Max. Maks. clamping force siła docisku: |
110.7KN |
Maksymalne ciśnienie robocze: |
2,7Mpa |
Moc: |
Hydrauliczny |
Pasujący cyl.: |
TH-1075 |
Maksymalna prędkość: |
4200 min/obr/min |
Numer modelu: |
3H-10 |
Nazwa produktu: |
Uchwyt mocy |
Materiał: |
Stal, stal nierdzewna |
Skok klina: |
19mm |
Skok/średnica pazura: |
8,8 mm |
Średnica mocowania: |
31-254mm |
Maks. DB ciągnąć: |
42,6KN |
Max. Maks. clamping force siła docisku: |
110.7KN |
Maksymalne ciśnienie robocze: |
2,7Mpa |
Moc: |
Hydrauliczny |
Pasujący cyl.: |
TH-1075 |
Maksymalna prędkość: |
4200 min/obr/min |

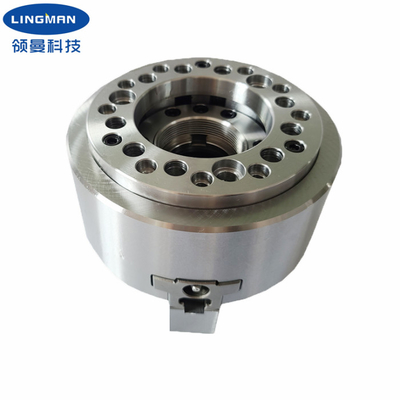

1. Opis
Ten produkt jest krajowym produktem patentowym, niezależnymi prawami własności intelektualnej.
Pneumatyczny sposób połączenia uchwytu i wrzeciona zgodny z normą krajową, użytkownik nie musi zmieniać konstrukcji maszyny, można zainstalować tylko kołnierz i rozmiar uchwytu.
Sam korpus uchwytu jest cylindrem, wbudowanym tłokiem, poprzez mechanizm sterowania ogonem wrzeciona, aby uzyskać działanie zaciskające i luzujące.Ten produkt to trzyszczękowy otwór przelotowy w kształcie klina o dużej średnicy, szczególnie odpowiedni do mocowania przedmiotów o specjalnym kształcie.Powierzchnie ślizgowe są hartowane, precyzyjnie szlifowane i bezpośrednio smarowane.Zaletą tego produktu jest wysoka sztywność konstrukcji i wysoka dokładność mocowania.
Produkty nadają się do obróbki kół zębatych, typu tarczowego, typu krótkiego wału do obróbki przedmiotu obrabianego.
Tuleje niestandardowe są dostępne jako uzupełnienie tulei o standardowym rozmiarze.
2. Parametry wydajności
|
Numer modelu |
3H-10 |
|
Skok klina |
19mm |
|
Skok/średnica pazura |
8,8 mm |
|
Średnica mocowania |
31-254mm |
|
Maks.DB ciągnąć |
42,6KN |
|
Maks.siła docisku |
110.7KN |
|
Waga |
34,5 kg |
|
Maksymalne ciśnienie robocze |
2,7Mpa |
|
Maks.liczba obrotów |
4200 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-1075 |
3.Wymiary
| Specyfikacje | A | B | C | D | D1 | D2 | mi | E1 | F | G maks. | G min. | H | J |
| 3H-10 | 254 | 100 | 220 | 133,4 | / | / | 5 | / | 75 | 8,5 | -10,5 | 25 | 45 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury grzebieniowe lub wpuszczane |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
