Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: Uchwyt tokarski CNC 4H-10
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 550-1650 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 500 zestawów miesięcznie
Nazwa produktu: |
Uchwyt tokarski CNC |
Skok klina: |
19mm |
Skok/średnica pazura: |
8,8 mm |
Średnica mocowania: |
31-254mm |
Maks. DB ciągnąć: |
42,6KN |
Max. Maks. clamping force siła docisku: |
110.7KN |
Max. Maks. numbers of revolutions liczby obrotów: |
3400 obr/min |
Waga: |
36,3 kg |
Maksymalne ciśnienie robocze: |
2,7Mpa |
Odpowiedni cylinder obrotowy: |
TH-1075 |
Nazwa produktu: |
Uchwyt tokarski CNC |
Skok klina: |
19mm |
Skok/średnica pazura: |
8,8 mm |
Średnica mocowania: |
31-254mm |
Maks. DB ciągnąć: |
42,6KN |
Max. Maks. clamping force siła docisku: |
110.7KN |
Max. Maks. numbers of revolutions liczby obrotów: |
3400 obr/min |
Waga: |
36,3 kg |
Maksymalne ciśnienie robocze: |
2,7Mpa |
Odpowiedni cylinder obrotowy: |
TH-1075 |

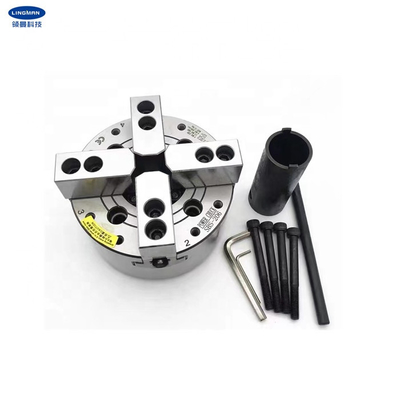

1. Opis
Ten uchwyt hydrauliczny jest łatwy do zainstalowania i przyjmuje strukturę dużych otworów, cztery szczęki mają kształt klina.Wszystkie powierzchnie ślizgowe są hartowane, precyzyjnie szlifowane i bezpośrednio smarowane.Ponadto charakteryzuje się dużą sztywnością i dużą dokładnością mocowania.Super długa średnica pazurów może zapewnić jego zakres mocowania.
Hydrauliczny uchwyt czteroszczękowy przyjmuje ścisłą metodę produkcji uchwytów i nadaje się do profesjonalnych tokarek.Bez względu na to, czy jest stosowany w różnych warsztatach, został dobrze przyjęty przez branżę.Ten produkt jest trwały i ma płynną pracę z dużą prędkością.Wysoka precyzja pozycjonowania i powtórzeń, duża siła docisku, odpowiednia do produkcji automatycznej.Bardzo dobrze nadaje się do obróbki części kwadratowych i innych części o specjalnych kształtach.
Tuleja zaciskowa zmniejsza wagę tokarki i zwiększa żywotność.Co więcej, instalacja jest bardzo wygodna, a sposób podłączenia przyjmuje standard branżowy.Wystarczy go wyposażyć w kołnierz pasujący do uchwytu i nie trzeba zmieniać konstrukcji obrabiarki.
Dostępne są również różne rozmiary uchwytów hydraulicznychpod warunkiem, że.Dostępne są również niestandardowe tuleje zaciskowe zgodnie z Twoimi rysunkami i wymaganiami.
2. Parametry wydajności
Nazwa produktu | Uchwyt tokarski CNC |
Numer modelu |
4H-10 |
Skok klina |
19mm |
Skok/średnica pazura |
8,8 mm |
Średnica mocowania |
31-254mm |
Maks.DB ciągnąć |
42,6KN |
Maks.siła docisku |
110.7KN |
Waga |
36,3 KG |
Maksymalne ciśnienie robocze |
2,7Mpa |
Maks.liczba obrotów |
3400 obr/min |
Odpowiedni cylinder obrotowy |
TH-1075 |
3. Wymiary
4. Zalety
a.Konstrukcja z pełnym skokiem |
b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
c.Wysoka powtarzalna dokładność pozycjonowania |
d.Niskie koszty utrzymania, długa żywotność |
mi.Dostępnych jest wiele konfiguracji e.1 Pełne lub puste e.2 Pazury typu grzebieniowego lub wpuszczanego |
5. Nasza usługa
a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
b.Profesjonalny zespół projektowy współpracuje z Tobą. |
s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
d.Świadczenie usług OEM i ODM |
6. Linia produkcyjna
