Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: BK160KL 3 szczękowy uchwyt tokarski
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 425-480/set
Szczegóły pakowania: karton z drewna
Czas dostawy: 15-20 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 500 zestawów miesięcznie
Nazwa produktu: |
BK160KL 3 szczękowy uchwyt tokarski |
Skok szczęki: |
3,7 mm |
Maks. Siła chwytania: |
32,9 KN |
Maks. Siła usztywniająca: |
18,5 KN |
Dopuszczalne ciśnienie: |
0,4-0,8 MPa |
Zakres mocowania: |
2-170mm |
Zakres stężeń: |
20-180mm |
Waga netto: |
18,6 kg |
Nazwa produktu: |
BK160KL 3 szczękowy uchwyt tokarski |
Skok szczęki: |
3,7 mm |
Maks. Siła chwytania: |
32,9 KN |
Maks. Siła usztywniająca: |
18,5 KN |
Dopuszczalne ciśnienie: |
0,4-0,8 MPa |
Zakres mocowania: |
2-170mm |
Zakres stężeń: |
20-180mm |
Waga netto: |
18,6 kg |
Jesteśmy profesjonalnym producentem uchwytów do tokarek CNC oraz wycinarek laserowych.Posiadamy własne linie produkcyjne i warsztaty.

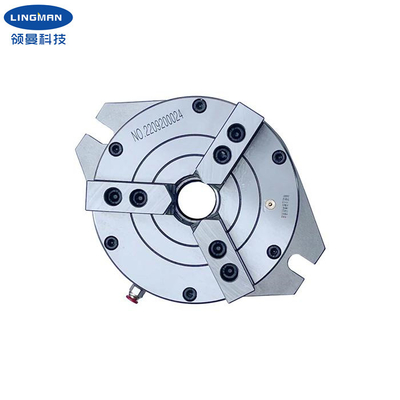

Ten pionowy, wydrążony uchwyt tokarski 3 szczękowy jest produktem opatentowanym, pionowym z płytą podstawową.3-szczękowy uchwyt tokarski jest wbudowanym cylindrem i można go łatwo zainstalować, bez dodatkowego źródła zasilania, a powietrze wchodzi z boku w celu zaciskania i zwalniania.W obszarze roboczym można zainstalować wiele uchwytów jednocześnie, aby uzyskać obróbkę wielostanowiskową, a tym samym poprawić wydajność produkcji.
Zasada działania pionowego pustego 3-szczękowego uchwytu tokarskiego polega na tym, że źródłem zasilania uchwytu jest sprężone powietrze;gdy sprężone powietrze wpływa do zaworu jednokierunkowego przez pierścień rozprowadzający, a następnie do cylindra uchwytu, aby w ten sposób napędzać tłok, tak aby szczęka mocno zacisnęła się na obrabianym przedmiocie;następnie zawór cofania jest wyłączany, a ciśnienie powietrza w cylindrze jest uszczelniane przez zawór jednokierunkowy.Urządzenie uszczelniające pierścienia rozprowadzającego jest zwalniane, aby nie stykać się z korpusem uchwytu, iw tym czasie można uruchomić urządzenie do normalnej pracy.
Uchwyt nadaje się do wiertarek i gwintowników, frezarek, tokarek pionowych i centrów obróbczych.
2. Parametry wydajności
|
BK160KL 3 szczękowy uchwyt tokarski |
|
3,7 mm |
|
32,9 KN |
|
18,5 KN |
|
0,4-0,8 MPa |
|
2-170mm |
|
20-180mm |
|
18,6 kg |
| D | d | L | L1 | L2 | H | H1 | h | p |
| 172 | 30 | 238 | 20 | 28 | 155 | 119 | 19 | 20 |
4. Zalety
| a.Zaprojektowany z pełnym skokiem uchwyt laserowy |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| c.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
