Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: 3H-05
Warunki płatności i wysyłki
Minimalne zamówienie: 5 zestawów
Cena: USD 270-780 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 200 zestawów miesięcznie

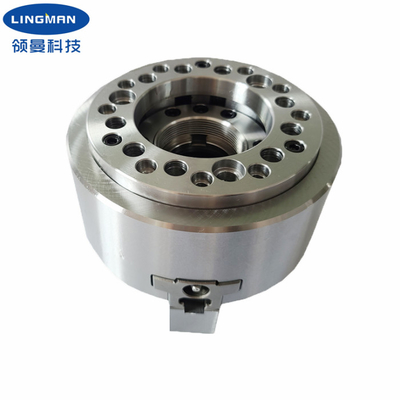

Nazwa produktu: |
Trzy szczękowy uchwyt hydrauliczny |
Materiał: |
Stal nierdzewna |
Skok klina: |
10mm |
Skok/średnica pazura: |
5,4 mm |
Średnica mocowania: |
12-135mm |
Maks. DB ciągnąć: |
17.1KN |
Max. Maks. clamping force siła docisku: |
35,8KN |
Max. Maks. numbers of revolutions liczby obrotów: |
7000 obr./min |
Waga: |
7,5 kg |
Nazwa produktu: |
Trzy szczękowy uchwyt hydrauliczny |
Materiał: |
Stal nierdzewna |
Skok klina: |
10mm |
Skok/średnica pazura: |
5,4 mm |
Średnica mocowania: |
12-135mm |
Maks. DB ciągnąć: |
17.1KN |
Max. Maks. clamping force siła docisku: |
35,8KN |
Max. Maks. numbers of revolutions liczby obrotów: |
7000 obr./min |
Waga: |
7,5 kg |
1. Opis
Uchwyt jest wbudowanym cylindrem i można go łatwo zainstalować, bez dodatkowego źródła zasilania, a powietrze wchodzi z boku w celu uzyskania mocowania i
zwalnianie.W obszarze roboczym można zainstalować wiele uchwytów jednocześnie, aby uzyskać obróbkę wielostanowiskową, a tym samym poprawić wydajność produkcji.Uchwyt nadaje się do wiertarek i gwintowników, frezarek, tokarek pionowych i centrów obróbczych.Możemy dostarczyć wzory dwuszczękowe, czteroszczękowe, pięcioszczękowe itp.
2. Parametry wydajności
|
Numer modelu |
3H-05 |
|
Skok klina |
10mm |
|
Skok/średnica pazura |
5,4 mm |
|
Średnica mocowania |
12-135mm |
|
Maks.DB ciągnąć |
17.1KN |
|
Maks.siła docisku |
35,8KN |
|
Waga |
7,5 kg |
|
Maksymalne ciśnienie robocze |
2,9 MPa |
|
Maks.liczba obrotów |
7000 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-536 |
3.Wymiary
| Specyfikacje | A | B | C | D | D1 | D2 | mi | E1 | F | G MAX | G MIN | H | J |
| 3H-05 | 135 | 71 | 110 | 82,6 | 63,51 | 96 | 4 | 15 | 33 | 16 | 6 | 20 | 12 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji |
5. Linia produkcyjna
6. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
7. FAQ
P: Jaka jest usługa OEM OREE LASER?
O: 1.Zamówienia niestandardowe i OEM są mile widziane, jeśli potrzebujesz;
2. Wszystkie usługi OEM są bezpłatne, klient musi tylko dostarczyć nam swój rysunek logo,
wymagania funkcjonalne, kolory itp.;
3. Nie jest wymagane MOQ.
