Szczegóły Produktu
Miejsce pochodzenia: Changzhou, Jiangsu, Chiny
Nazwa handlowa: Lingman
Numer modelu: 3H-04/05/06/08/10/12
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 300-780 set
Szczegóły pakowania: karton z drewna
Czas dostawy: 7-15 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 200 zestawów miesięcznie
Materiał: |
Stal nierdzewna |
Skok klina: |
12mm |
Skok/średnica pazura: |
5,5 mm |
Średnica mocowania: |
15-168mm |
Maks. DB ciągnąć: |
21,5KN |
Max. Maks. clamping force siła docisku: |
56.8KN |
waga: |
13,7 kg |
Max. Maks. number revolutions liczba obrotów: |
6000 obr/min |
Odpowiedni cylinder: |
TH-646 |
Struktura: |
Przez otwór |
Podanie: |
Tokarka CNC |
Materiał: |
Stal nierdzewna |
Skok klina: |
12mm |
Skok/średnica pazura: |
5,5 mm |
Średnica mocowania: |
15-168mm |
Maks. DB ciągnąć: |
21,5KN |
Max. Maks. clamping force siła docisku: |
56.8KN |
waga: |
13,7 kg |
Max. Maks. number revolutions liczba obrotów: |
6000 obr/min |
Odpowiedni cylinder: |
TH-646 |
Struktura: |
Przez otwór |
Podanie: |
Tokarka CNC |
1. Opis

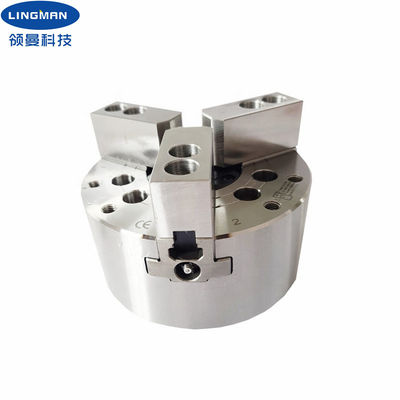

Nasza firma jest profesjonalnym producentem tokarek CNC oraz uchwytów do wycinarek laserowych.Obecnie na rynku bardzo popularne są oprawki hydrauliczne.Konstrukcja tego uchwytu mechanicznego jest pustą konstrukcją z dużymi otworami przelotowymi.Uchwyt posiada 3 szczęki w kształcie klina i jest idealny do mocowania przedmiotów o nietypowych kształtach.Wszystkie powierzchnie ślizgowe naszych uchwytów są hartowane, precyzyjnie szlifowane i bezpośrednio smarowane.Ponadto charakteryzuje się dużą sztywnością i dużą dokładnością mocowania.
Uchwyt jest solidny i trwały oraz działa płynnie przy dużej prędkości.Wysoka powtarzalność pozycjonowania i duża siła mocowania, odpowiednia do zautomatyzowanej produkcji.Konstrukcja z otworem przelotowym może być stosowana do obróbki długich detali.
Uchwyty są dostępne w różnych rozmiarach, takich jak 4 ", 5", 6 ", 8", 10 ", 12" i 15". Oprócz uchwytów o standardowych rozmiarach dostępne są również uchwyty niestandardowe zgodnie z Twoimi rysunkami i wymaganiami.
2. Parametry wydajności
|
Numer modelu |
3H-06 |
|
Skok klina |
12mm |
|
Skok pazura/średnica |
5,5 mm |
|
Średnica mocowania |
15-168mm |
|
Maks.DB ciągnąć |
21,5KN |
|
Maks.siła docisku |
56.8KN |
|
Waga |
13,7 kg |
|
Maksymalne ciśnienie robocze |
2,4 MPa |
|
Maks.Liczba rewolucji |
6000 obr/min |
|
Odpowiedni cylinder obrotowy |
TH-646 |
3.Wymiary
| Specyfikacje | A | B | C | D | D1 | D2 | mi | E1 | F | G maks. | G min. | H | J |
| 3H-06 | 168 | 81 | 140 | 104,8 | 63,51 | 116 | 5 | 20 | 45 | 11 | -1 | 19 | 20 |
4. Zalety
| a.Konstrukcja z pełnym skokiem |
| b.Szeroki zakres zastosowań, dywersyfikacja profili obróbki |
| c.Wysoka powtarzalna dokładność pozycjonowania |
| d.Niskie koszty utrzymania, długa żywotność |
|
mi.Dostępnych jest wiele konfiguracji e.2 Pazury grzebieniowe lub wpuszczane |
5. Nasza usługa
| a.Jesteśmy bezpośrednią fabryką z dobrą ceną i szybkim czasem realizacji. |
| b.Profesjonalny zespół projektowy współpracuje z Tobą. |
| s.Profesjonalny zespół QC gwarantujący wysoką jakość. |
| d.Świadczenie usług OEM i ODM. |
6. Linia produkcyjna
